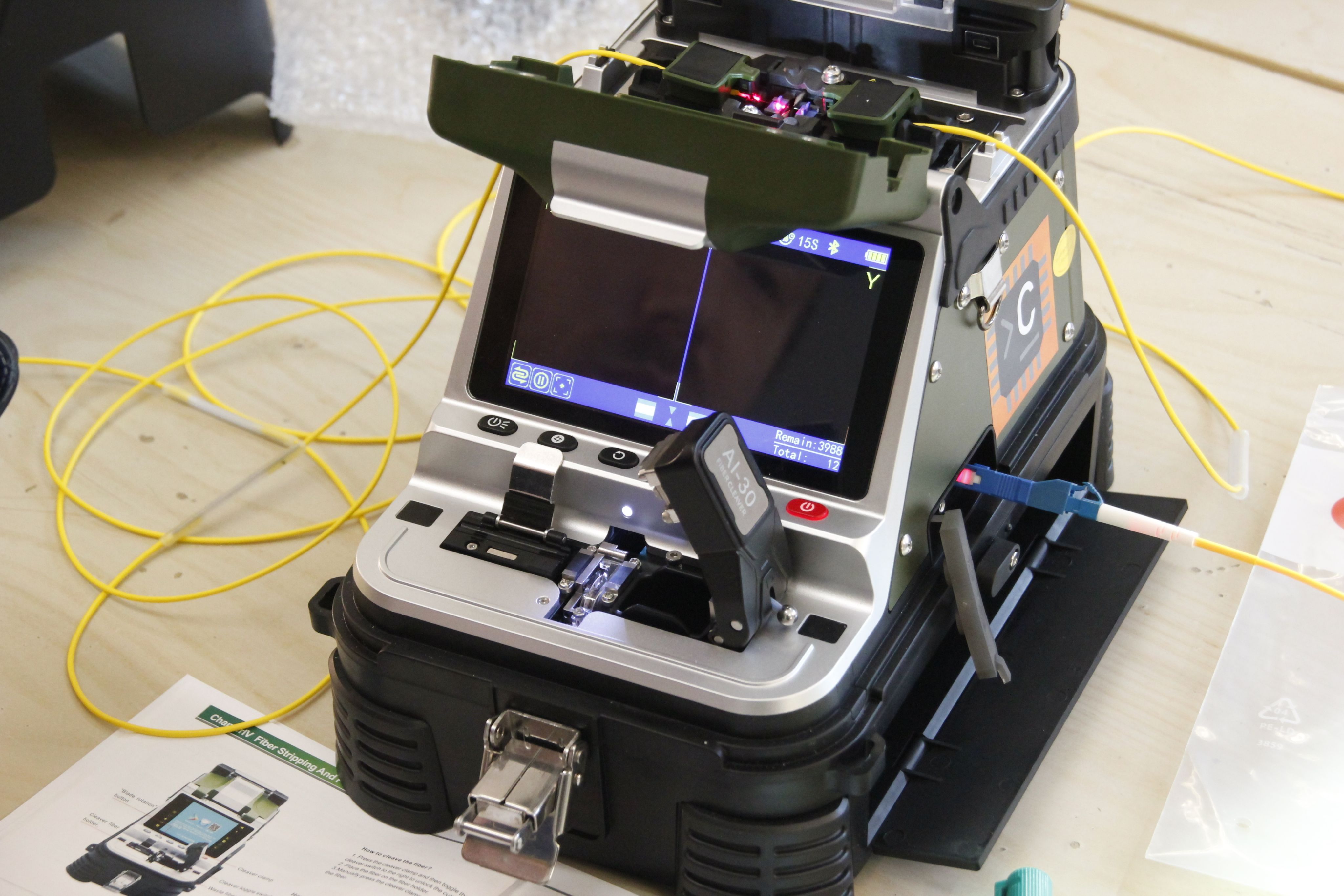

Glasfaserspleißgerät: Signal fire AI-30
| Modell | Signal fire AI-30 |
|---|---|
| User's Manual | Nur mit Log-in Abrufbar |
| Software | Signalfire2 Android App (optional, nur für Konfiguration/Wartung/Audiofeedback/Logs nötig) |
| Ansprechpersonen | T_X |
Wichtige Sicherheitshinweise
- Laserstrahlung kann Augen schädigen
- schaue nicht direkt in einen Laser
- das Spleißgerät beinhaltet einen VFL (visual fault locator) mit einem roten 15mW Laser
- Glasfaser SFP Module und Testgeräte benutzen idR. unsichtbares infrarot Laserlicht, auch unsichtbares Licht kann Augen schädigen
- Kleine, scharfe Teile
- die dünnen Glasfasern können in die Haut eindringen, dort abbrechen und Entzündungen verursachen, die sichere Aufbewahrung von Glasfaserteilen hat oberste Priorität
- zur temporären Aufbewahrung den (entfernbaren) Auffangbehälter des Cleavers benutzen
- zur Entsorgung die Filmdosen benutzen, verschließen und in den Restmüll geben
- nach der Nutzung den Auffangbehälter leeren
- nach der Nutzung sicherstellen, dass sich keine Glasfaserreste mehr auf dem Gerät oder Tischen etc. befinden
- insb. Fasern ohne Ummantelungen können schnell brechen (siehe auch "Weitere Bedienhinweise" bzgl. Biegeradien)
- während der Nutzung nicht die Augen reiben, falls eine Glasfaser in die Augen eingedrungen sein sollte, ist umgehend ein Arzt aufzusuchen
- die dünnen Glasfasern können in die Haut eindringen, dort abbrechen und Entzündungen verursachen, die sichere Aufbewahrung von Glasfaserteilen hat oberste Priorität
- Elektroden während des Spleißvorgangs nicht berühren
- die Elektroden arbeiten mit mehreren kV Hochspannung, Spleißvorgang nur mit geschlossener Abdeckung ausführen (idR. sollte das Gerät selbstständig erkennen, ob die Abdeckung geschlossen ist und andernfalls den Spleißvorgang verwehren)
- Nur geschulte Personen dürfen das Spleißgerät bedienen
- als geschult gelten (bis auf die erste Person) nur Personen, die unter Aufsicht einer vom Chaotikum e.V. geschulten Person auch erfolgreich und eigenständig ein Glasfaserkabel abisoliert, gecleaved und gespleißt haben
Weitere Bedienhinweise
- Steckerhygiene
- Steckerenden nicht berühren, Verunreinigungen können die Signalqualität beeinträchtigen, sowie die Stecker und Geräte beschädigen
- Kabel nicht knicken und Biegeradius einhalten
- insb. Fasern ohne Ummantelungen können schnell brechen
- Biegeradius von 1cm bei den fs.com Fasern nicht unterschreiten (i.d.R. nach G.657.A1)
- insb. Verlegekabel haben aber oft einen noch größeren Biegeradius und können eine noch vorsichtigere Handhabung benötigen, hier das Herstellerdatenblatt konsultieren (G.652 vs. G.657.A1 vs. G.657.A2/B2 vs. G.657.B3)
- Stöße und Vibrationen vermeiden
- das Spleißgerät hat sensible, vom Hersteller kalibrierte Mechaniken, Stöße (insb. ein Fall) und Vibrationen können das teure Gerät beschädigen
- beim Transport mit Auto, Bahn, Fahrrad etc. das Gerät extra polstern
- Gerät nicht aufschrauben
- das Spleißgerät hat sensible, vom Hersteller kalibrierte Mechaniken, ein Öffnen über die Magnetverschlüsse hinaus kann Neukalibrierungen vom Hersteller benötigen, verletzt die Garantie und ist nicht gestattet
- Reinigung und Wartung nur von hierfür speziell geschulten Personen
- das Spleißgerät hat sensible Mechaniken und Optiken, die bei unsachgemäßen Reinigungs- oder Wartungsversuchen beschädigt werden können
- Reinigung und Wartung nur durch hierfür speziell geschulte Personen und wie in der Bedienungsanleitung vom Hersteller angegeben
- bei Verunreinigungen oder Verschleißerscheinungen Bescheid geben
Bedienung
Herstellers User's Manual:
- signalfire-ai-30_manual_book-2026.03.pdf (nur mit Log-in abrufbar)
Kurze Tutorial-Videos vom Hersteller:
(Tutorial-Video zum Abisolieren+Cleaven einer Faser von c't/Heise, aber ohne Spleißgerät)
Übersicht Bedienschritte
- abisolieren
- Tool: Zange im rechten Fach
- Zweck: entfernen von Mantel und Coating, Freilegen der blanken Faser (Core+Cladding)
- säubern
- Tools: Isopropanylspender im Deckel, fuselfreie Tücher
- Zweck: Unreinheiten (insb. Reste an Coating) entfernen
- cleaving/spalten
- Tool: Cleaver, unterhalb des Bildschirms
- Zweck: gerade Schnittstelle erstellen
- splicing/spleißen
- Tool: Spleißer/Elektroden, oberhalb des Bildschirms
- Zweck: blanke Fasern verbinden
- Spleißschutz fixieren
- Tools: Heizung, oben hinter dem Spleißer, danach Ablage hinter der Heizung zum Abkühlen
- Zweck: Spleißstelle stabilisieren/schienen um Brüche zu vermeiden
